山东威海架桥机销售厂家架桥机抗风结构设计要点 + 野外露天施工核心优势
一、架桥机系统化抗风结构专项设计（步履式 / 公路通用架桥机）
（一）主体钢结构抗风优化设计
主梁结构选型风阻优化

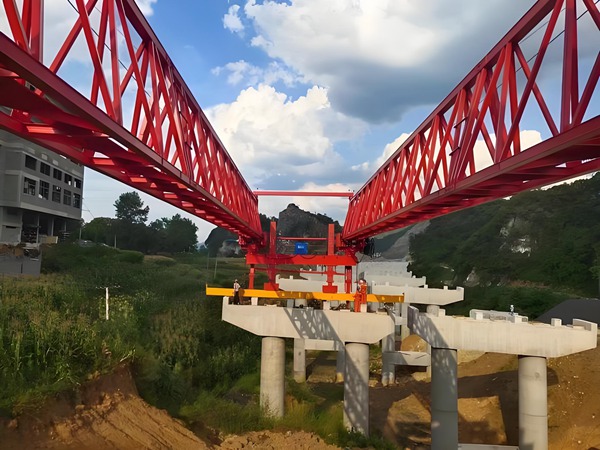

桁架式主梁：镂空结构，迎风面积远小于箱型梁，气流穿透性强，水平风荷载大幅降低，山区风口、沿河、沿海野外标段优先采用；
箱型主梁：加厚腹板、增设纵向加劲肋，提升抗弯抗扭刚度，抵抗横向风弯矩；主梁节段间采用高强度螺栓全截面栓接，杜绝大风下接口滑移、错动。
整机纵向流线型端头导梁，削减涡流风压，减小风致振动。
横向稳定联结体系加强
两片主纵梁之间布设通长剪刀撑、水平系杆、横向分配横梁，形成空间桁架整体；限制主梁侧向挠曲变形，避免强风下两根主梁相对扭转、跑偏。
大跨度架桥机增设侧向抗风拉杆，上下层拉结，提升整机横向倾覆安全系数。
（二）支腿支撑抗倾覆结构设计
多级竖向承载锁止结构
前、中、后支腿采用液压油缸升降 + 机械插销双重锁紧，油缸自带液压平衡阀、液压锁，大风断电不会自动回缩；机械插销刚性承载，杜绝支腿失稳回缩整机倾倒。
支腿横向伸缩限位与承压垫板
支腿横向外伸设有机械硬限位，限制最大外挑距离，控制倾覆力矩；支腿底部标配加厚承压分配梁、橡胶防滑垫板，增大与盖梁、梁面接触面积，防止局部滑移、压溃混凝土。
高低墩自适应支腿构造
高墩工况下支腿加长节段采用法兰刚性对接，增设侧向斜撑，消除长细比过大带来的风摆晃动。
（三）机械式防风锚固装置（被动安全兜底）
轨道夹轨器
中后支腿行走台车标配双向电动夹轨器，夹紧梁面纵移钢轨，约束整机纵向滑移；非工作状态全程锁紧。
防风铁楔、止挡块
纵移轨道两端固定式钢制止挡，大风极端工况阻挡整机冲出轨道。
多点地锚拉索系统
主梁前后端、各支腿位置预留拉耳，可使用钢绞线、手拉葫芦锚固至桥墩预埋地环；6 级以上大风停机后多点张拉锚固，形成多点约束。
（四）电气智能风监测联动设计
顶部安装实时风速风向仪，设定两级风速阈值：
Ⅰ 级预警（6 级风）：声光报警，禁止起吊作业，天车收回至主梁中部、空载停靠；
Ⅱ 级停机阈值（7 级及以上大风）：电控系统自动锁定所有行走、起升动作，机构无法操作。
PLC 程序联锁：风速超标自动闭锁卷扬、纵移、横移驱动，人为无法强制解锁，杜绝违规冒险作业。
（五）抗风验算设计依据
整机按工作风压、非工作暴风风压两套工况计算：
工作状态：仅考虑作业阵风，验算支腿抗滑移、抗倾覆安全系数≥1.5；
非工作状态（停工过夜、台风天气）：计入极限暴风荷载，锚固系统参与受力，倾覆安全系数≥1.3。
二、野外露天施工依托抗风结构带来的核心优势
1. 山区风口、峡谷阵风多发区域可连续施工
山区桥梁、河谷风口瞬时阵风极强，普通设备频繁停工；本套完整抗风体系可耐受常规阵风，减少因大风频繁停机等待，架梁节拍稳定，关键线路工期可控。
2. 沿河、沿海桥梁盐雾 + 大风双重环境适应性强
沿海跨海、滨江桥梁不仅风大，还伴随盐雾腐蚀：
桁架低风阻结构降低风荷载；
钢结构整体防腐涂装 + 锚固系统镀锌防锈，防风部件不会锈蚀卡滞失效；
无需频繁拆装退场躲避季风，全年有效施工天数显著增加。
3. 野外无厂房遮挡，无需临时防风围挡，节约临建投入
架桥机自带全套原生抗风结构，野外开阔工地不用搭设大型防风脚手架、挡风围挡，省去临建材料、人工、搭设周期，野外零散墩位施工经济性突出。
4. 夜间停工、雨季暴风天气无需拆解设备，转场效率高
野外标段经常遭遇突发暴雨、夜间大风，传统简易架桥机必须拆解主梁避险；
本机只需执行：天车归位→夹轨器锁紧→支腿机械插销锁定→多点拉索地锚锚固，半小时内完成防风锁定，次日解除锚固即可复工，不用整机拆装。
5. 高墩大跨野外桥梁抗侧翻安全冗余充足
高墩桥墩盖梁顶面作业空间狭小，大风侧向推力极易造成整机偏移；
双向夹轨器 + 横向限位 + 斜撑拉结多重约束，有效抑制整机横向滑移，野外高墩施工安全风险大幅降低，不用额外搭设临时侧向支撑墩。
6. 多弯桥、纵坡野外线路行走不跑偏
横向风荷载易造成架桥机纵移啃轨、偏移；抗风横向联结系保持两根主梁同步，变频行走系统配合风载纠偏，曲线匝道、上坡下坡野外线路依然平稳过孔。
7. 野外无专职值守条件下设备停放安全性高
野外桥梁墩位偏远、值守人员不能 24 小时在岗，机械锁死 + 地锚锚固 + 电气联锁三重被动防护，即使无人看管，极端大风天气也不会自行滑移倾覆，降低现场安保管理压力。
三、T 梁 / 箱梁通用架桥机额外抗风叠加优势

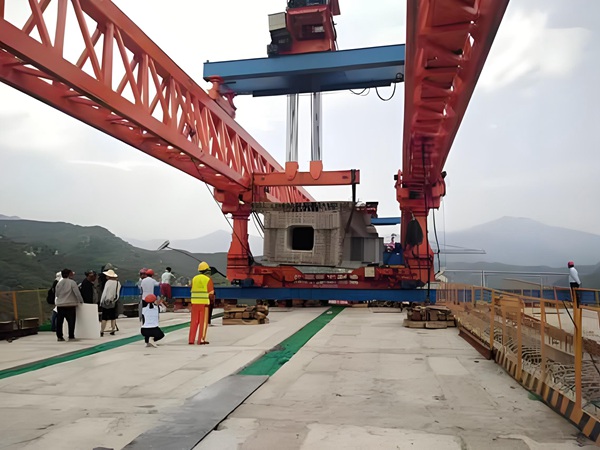

吊具可收拢至主梁中心位置，大风空载停放时整机重心居中，倾覆力矩最小；
切换梁型无需改动防风锚固点位，一套锚固耳座、拉索、夹轨器两种工况通用，不用重复布设防风设施；
整机模块化拆分转运至下一处野外标段，防风构件可完整复用，不用重新定制抗风配件。
山东威海架桥机租赁厂家总结精简版
抗风设计四层保障
结构层：低风阻主梁 + 空间横向支撑，减小风荷载、提升整体刚度；
支撑层：支腿液压 + 机械双重锁止，防滑垫板抑制滑移；
锚固层：夹轨器 + 止挡 + 多点地锚拉索多重约束；
智能层：风速监测 + 电控联锁强制停机，杜绝违章操作。
野外施工四大核心收益
峡谷、沿海、风口大风环境少停工，工期提速；
不用搭设临时挡风临建，降低现场投入；
停工锚固快捷，无需拆解整机避险；
偏远野外墩位停放安全可靠，运维管理便捷。
