山东东营行车行吊销售厂家模具车间变频行吊在模具装卸、翻转作业全套应用方案
一、模具车间行吊核心工况特点
精度要求极高：模具合模、吊装、入机床、拆装配模，允许定位误差仅 ±5～15mm，轻微磕碰就会损伤模仁、导柱、型腔，造成高额报废；
载荷差异大：小型注塑模几吨、大型压铸 / 冲压模具 10～50t，空载、半载、满载频繁切换；
动作复合：平移精准对位、垂直高度微调、空中翻转、近距离慢速微动、频繁启停；
安全风险突出：模具重心偏斜、翻转失衡、溜钩冲击、晃动撞机床、吊索滑脱；
环境为室内恒温车间，无风雨，但切削液、油烟粉尘多，电气需防尘防油凝露。
二、适配模具作业的行吊基础配置（精准定位刚需）
1. 电气系统（优先变频闭环方案）
控制：起重闭环矢量变频 + 电机增量编码器，零速满转矩，杜绝溜钩；
分段多段速逻辑：
远距离转运：高速运行；
距离模具 / 机床 1.5m 自动降爬行低速（1～3Hz）；
落模微调：超低速点动微动；
S 曲线软启停，消除主梁晃动、模具空中摆动；
控制柜 IP44，内置加热器防切削液凝露，屏蔽线缆防车间变频器干扰。
2. 机械结构选型
优先欧式变频单 / 双梁行车，主梁刚性大、下挠量小，吊运重型模具不下垂歪斜；
大车、小车三合一变频减速电机，传动间隙极小，启停无回弹偏移；
盘式电磁制动器，制动平稳无冲击，避免落模撞击机床工作台；
起升卷筒加装高度编码器，高度重复定位 ±5mm，精准控制合模间隙。
3. 安全限位配套
上升双重限位、下降深度限位、大车小车缓冲减速限位；
超载限制器、松绳保护、急停按钮、声光报警；
车间机床区域加装区域限位，行吊禁止闯入机床加工区上方。
三、模具标准装卸流程（行吊操作要点）
（一）模具出库吊运
行吊移动至模具存放区上方，低速靠近，微调 X/Y 坐标，使吊具吊环对准模具吊装孔；
落钩低速下放，挂好专用平衡吊梁 / 双吊带，保证模具两点起吊、重心居中，杜绝单边倾斜；
预起升 100mm 悬停，检查吊带受力均衡、无滑移，确认无重心偏移后再平稳起升；
起升高于模具垛 0.5m 后，低速移出垛区，长距离转运切换中速，靠近机床立即切爬行微速。
（二）模具吊装上机（核心精准定位环节）
模具运至机床工作台上方 0.2m 悬停，依靠变频微动功能前后、左右微量校正；
依据高度编码器精准控制下落高度，缓慢贴合工作台定位销，禁止快速冲击落模；
落模到位、吊带完全松弛后，行吊微提起升，摘除吊具再移开行吊；
老式电阻行车需反复点动修正，变频机型单次对位到位，杜绝导柱、型腔磕碰。
（三）模具下机入库
行吊低速进入机床上方，对准模具吊孔挂装；
微提起升，脱离工作台定位销，悬停检查平衡；
缓慢移出机床，避开机床导轨、刀塔、防护门，防止模具边角刮擦设备；
转运至模具货架，分层精准落垛，上层模具严格对齐下层定位凸台。
四、模具翻转作业专用配套与操作规范
模具修模、抛光、水路拆装、配模必须空中翻转，是模具车间行吊最特殊、风险最高的工况。
1. 翻转必备工装（行吊配套）
专用翻转吊梁 / 翻转吊具
双吊点结构，一主吊环挂行吊吊钩，两端可调吊链分别挂模具前后吊装孔，通过高低差实现 90°/180° 翻转；
柔性尼龙吊带，避免划伤模具分型面、型腔；
可调节花篮螺栓，微调两侧吊链长度，适配不同长宽模具，保证翻转平稳不甩动。
2. 变频行吊适配翻转的关键优势
零速大转矩悬停：翻转中途模具重心偏移，不会出现溜钩下坠；
全程无级微速控制：翻转过程全程低速，可随时启停调整角度，不会因惯性甩动模具；
软制动缓冲：翻转到位制动无冲击，防止模具反弹撞击行吊主梁或地面；
可开启变频防摇算法，大幅抑制翻转过程模具左右摆动。
3. 标准化翻转作业步骤
行吊对位，装配翻转吊具，两侧吊链长度对称，锁紧调节螺栓；
缓慢起升模具离地 100mm，观察整体平衡，若倾斜落地重新调节吊链；
人员撤离翻转危险半径，行吊保持低速，缓慢提升单侧吊点实现翻转；
翻转至目标角度（90° 立模 / 180° 翻面），零速悬停锁定，地面人员检修、抛光、拆装；
作业完成后低速反向复位，平稳落地摘除吊具。
4. 翻转作业红线禁忌
禁止单根吊带单点翻转，极易侧翻坠落；
翻转过程禁止高速行走大车 / 小车；
模具内有镶件、顶针未固定牢固不得翻转；
重心严重偏斜、吊链磨损开裂立即停止作业。
五、变频行吊对比老式电阻行车在模具作业的核心优势
定位精度差距巨大
电阻行车 ±100~300mm，频繁点动易撞模；变频闭环 ±5~15mm，一次对位，保护精密型腔；
杜绝溜钩、冲击磕碰
老式低速扭矩不足，重载模具易下坠冲击工作台；变频零速满扭矩，悬停稳定；
翻转作业安全性大幅提升
电阻档位跳跃，翻转惯性大、甩动剧烈；变频全程微速可控，随时停住调整角度；
降低模具与设备损耗
减少撞击、刮擦，模具维修、机床导轨修复成本显著下降；
作业效率提升 50% 以上
无需反复点动修正，吊装、翻转、上机单套模具作业时长大幅缩短。
六、不同吨位模具车间行吊选型建议

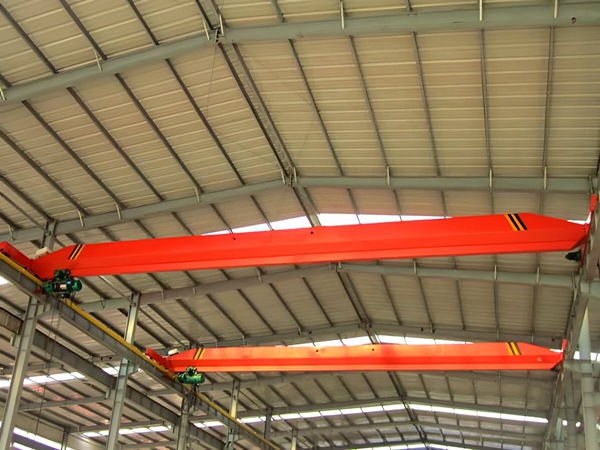

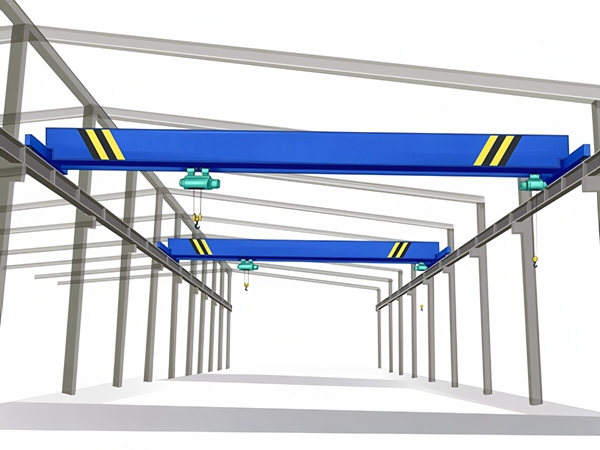

小型注塑模具（≤5t）：单梁变频闭环行车，简易翻转吊梁，满足日常上下模、翻面修模；
中型压铸 / 冲压模具（5～20t）：双梁欧式变频行车，配专用可调翻转吊具、高度编码器；
大型重型模具（20～50t）：重型双梁变频 + 主副钩结构，主钩吊装，副钩辅助轻载翻转，平衡重心；
多机床集中车间：可增加 PLC 点位记忆，存储各机床、模具货架坐标，一键自动低速对位。
七、日常维保重点（模具车间专属）
电气：定期清理变频器、控制柜油烟粉尘，检查编码器接线，防止信号丢失造成定位偏差；
吊具吊带：每日检查翻转吊链、尼龙吊带有无割伤、老化，模具尖角极易割破吊带；
制动系统：频繁翻转启停，刹车片磨损更快，半月检查一次制动间隙；
润滑：油脂选用抗油烟、抗切削液型号，避免粉尘混合油泥卡滞传动机构。
山东东营行车行吊生产厂家安全管控要点
翻转作业划定警戒区，禁止人员站在模具摆动半径内；
吊装、翻转前必须确认模具重量，严禁超载；
行吊靠近机床、模具货架全程使用爬行低速；
多人配合作业统一指挥手势，信号不清禁止升降、翻转。
