安徽淮南行车行吊销售厂家抓斗天车工作原理

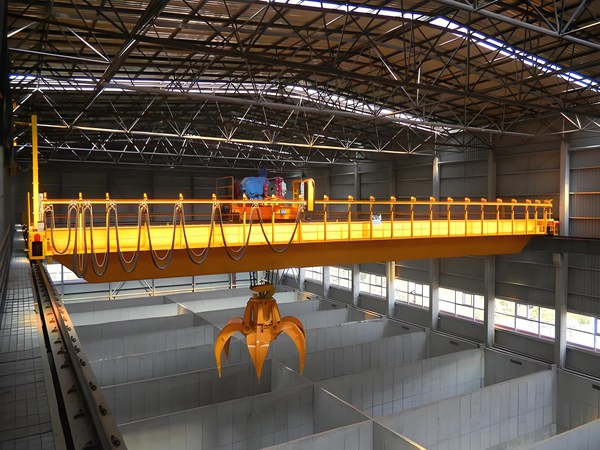

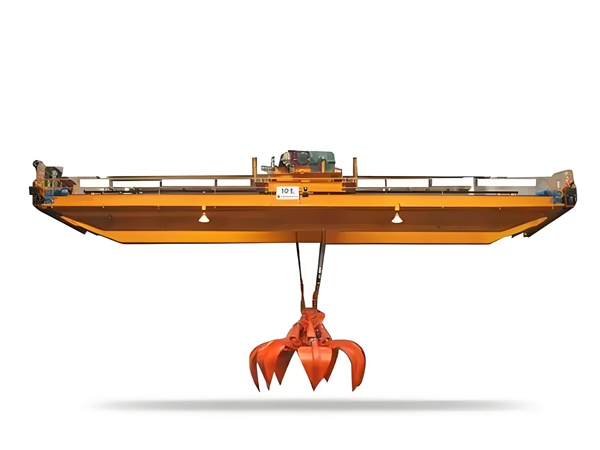

抓斗天车核心是双卷扬机构协同控制四绳抓斗，一套管升降、一套管斗瓣开闭，配合大小车行走，完成抓取‑转运‑卸料全流程，全部依靠钢丝绳力矩配合实现斗体开合，抓斗本身不带液压油缸。
主要部件：双卷筒起升小车（起升卷筒、开闭卷筒）、四绳抓斗、主梁、大车运行机构、小车运行机构、控制系统。
四根钢丝绳：2 根起升绳、2 根开闭绳。
起升绳 → 连接抓斗上承梁；
开闭绳 → 连接抓斗下承梁（斗瓣铰接部位）。
完整作业动作原理
1、下放待抓取
起升卷筒、开闭卷筒同步下放，起升绳、开闭绳一起放出，抓斗整体下降落到物料堆上，此时斗瓣处于张开状态。
2、闭合抓取物料（关键）
大车、小车位置不动；
起升卷筒保持不动，制动器锁死起升绳；开闭卷筒向上收绳。
开闭绳拉动下承梁向上，斗瓣绕铰接轴向内转动，斗口合拢，切入物料，把物料包进斗腔内部。
抓斗完全闭合之后，起升卷筒与开闭卷筒同步向上收绳，两根绳共同承担抓斗 + 物料全部重量，把满斗物料整体提升离开料堆。
关键点：闭合完成后必须两根绳共同受力，不能单靠开闭绳吊重物，否则会断绳。
3、转运物料
小车沿主梁横向行走，大车沿厂房轨道纵向行走，把抓斗运到卸料位置上方。变频系统用来减小抓斗摆动。
4、卸料
到达卸料点上空，起升卷筒锁止不动，开闭卷筒下放放绳；开闭绳松弛，下承梁下落，斗瓣依靠物料自重、斗体自重向下张开，物料从斗口掉落完成卸料。
卸料结束，再次同步下放两根钢丝绳，抓斗张开落到料堆，进入下一轮抓取循环。
两套卷扬的逻辑关系
同步同速收放：抓斗整体上升、整体下降，斗口保持原有张开 / 闭合状态。
一收一不动：收开闭绳、起升绳不动 → 抓斗闭合抓料。
一放一不动：放开闭绳、起升绳不动 → 抓斗张开卸料。
控制系统（PLC / 联动控制台）核心作用就是协调两套卷筒动作时序，防止误操作出现单绳承载过载。
四绳抓斗为什么不用两绳？
双绳抓斗只有一组卷筒，靠自重开合；受力不平衡，冲击大。
四绳把升降和开闭完全分开，载荷分配均匀，抗冲击，适合天车高频连续作业，这也是抓斗天车必须双梁、A6/A7 高工作级别的原因。
安徽淮南行车行吊生产厂家简单通俗总结
两根绳子管升降，两根绳子管张嘴闭嘴；
同时下放落料堆，收闭绳子抓满料；
两绳同提运走货，放开闭绳自动倒。
